Описание:

 Он совместим в автоматическом режиме с программами загрузки, которые используют:

 BOOT-OEM12, 12-контактный OBD-II;

 L-LINE, 15-контактный OBD-II.

 Инструмент имеет встроенные резисторы ограничения тока на следующих сигнальных линиях:

 RESET — 510 Ω;

 BOOT — 510 Ω;

 CNF1 — 220 Ω.

 В заключение:

 Все вышеперечисленные инструменты программирования могут использоваться для чтения и записи ECU, но отличаются по охвату ECU и методу чтения/записи.

 НЕТ ОГРАНИЧЕНИЙ по модели и году выпуска автомобиля при использовании стенда KTM для чтения/записи данных.

 Но если у вас есть чипы и коробки передач для чтения и записи, у вас должна быть флэш-память KTM. Плохо то, что требуется разборка. Стенд KTM не охватывает чипы и коробки передач, а KTM OBD не может работать хорошо для чтения/записи коробки передач.

 Поэтому вам лучше проверить ЭБУ/коробку передач/чип перед покупкой.

 Проверьте список каждого автомобиля на соответствующей странице продукта.

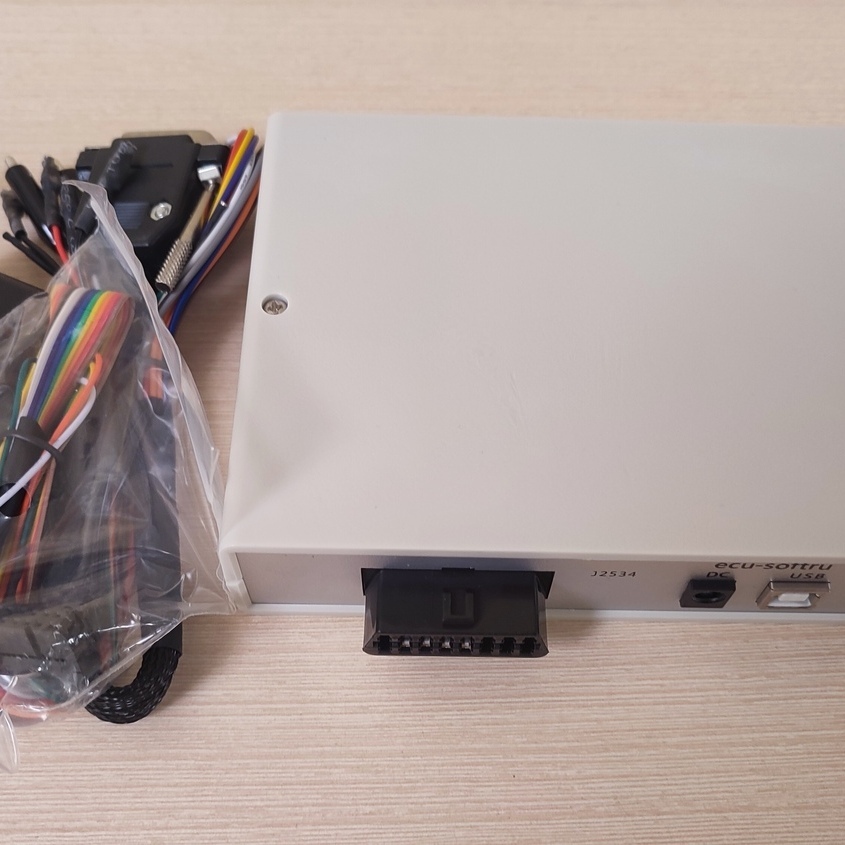

 Инструмент оснащен многоцелевыми разъемами, которые позволяют гибко устанавливать соединения:

 USB:

- Предназначен для подключения к компьютеру. Его следует подключать при включенном встроенном преобразователе USB — UART;

- Для обновления программного обеспечения PowerBox;

- При перепрограммировании процессоров Renesas;

 DC:

 Предназначен для питания встроенной схемы, а также подключенного ЭБУ. Рекомендуется использовать только качественные блоки с выходным напряжением 12 В. При чтении пароля, когда это невозможно в автомобиле, следует учитывать, что высоковольтные преобразователи в ЭБУ потребляют довольно большой ток при запуске, что может привести к срабатыванию защитного механизма или даже к повреждению силового агрегата;

 J2534 (OBD-II-F):

 Предназначен для подключения одноименного интерфейса к OBD-II;

 DB-15:

 Предназначен для подключения к основному разъему ЭБУ. Рекомендуется использовать кабели 14P600KT02, 14P600KT03 или аналогичные;

 IDC-26:

 Предназначен для подключения напрямую к плате ЭБУ или через адаптер к специальной головке. Рекомендуется использовать кабель 14P600KT06 или аналогичный для Tricore GPT.

 Для прошивки процессоров Renesas рекомендуется использовать программное обеспечение Flash Development Toolkit.

Органы управления:

 Инструмент имеет 3 переключателя для работы в разных режимах.

 POWER:

 Управление питанием. Инструмент имеет три режима подачи питания на ЭБУ: OFF — позволяет снять все сигналы питания и управления с разъемов IDC-26 и DB-15; MANUAL подает питание на клеммы VECU и VKEY и на управляющие выходы в зависимости от выбранной тактики; AUTO, автоматическое управление, в этом режиме питанием управляет программа загрузки с помощью сигнала L-Line (15 pin OBD-II).

 BOOT:

 Одновременное управление сигналами BOOT, RESET и CNF1 (3,3 В): OFF, позволяет убрать все управляющие сигналы с разъема DB-15; MANUAL подтягивает RESET и BOOT к сигнальному минусу, а CNF1 к +3,3 В; AUTO, автоматическое управление, в этом режиме сигналы BOOT, RESET и CNF1 одновременно управляются программой загрузки (12 pin OBD-II, OEM12).

 GPT:

 Dor для Renesas и для Tricore с процессорами GPT. При работе с процессорами SH705x необходимо использовать 5 В, в остальных случаях следует использовать 3,3 В.

 Комплектация:

- Power Box KTM - 1 шт.;

- Цветная схема проводов - 1шт.;

- Цветной кабель GPT - 1шт.;

- Разъем зарядного устройства - 1шт.
